Mått för sömlösa rörböjar i rostfritt stål enligt EN 10253-4/A i tre utföranden: 90° typ 3D, 90° typ 2D (r ≈ 1,0 × innerdiameter) och 45° typ 3D. Beteckningar: D - ytterdiameter, s - godstjocklek, r - bockningsradie (mm). Fäll ut tabellen för önskad böjtyp för att se alla tillgängliga måttkombinationer.
Så använder du måttabellerna
Sidan innehåller mått för sömlösa rörböjar i rostfritt stål tillverkade enligt EN 10253-4/A, i tre utföranden: 90°-böjar med radie 3D (från 12 till 168,3 mm), 90°-böjar med radie 2D (från 21,3 till 273 mm) och 45°-böjar med radie 3D (från 12 till 323,9 mm). Varje rad är en tillgänglig kombination: ytterdiameter D, godstjocklek s och bockningsradie r; tabellen för 45°-böjar anger dessutom måttoleransen.
När du väljer böj till anläggningen, anpassa D och s till röret som den ska stumsvetsas mot - rördelens ytterdiameter och godstjocklek bör motsvara rörets mått, så att fogytan blir jämn och strömningen ostörd.
Typ 2D eller 3D - vilken radie ska du välja

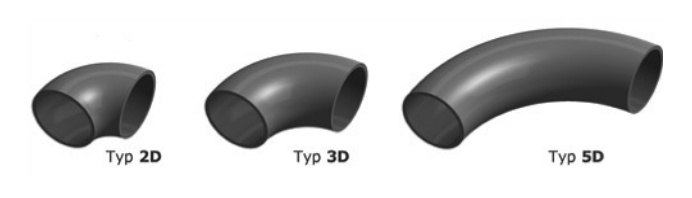

Typbeteckningen syftar på böjens bockningsradie. I 2D-böjar motsvarar bockningsradien ungefär rörets innerdiameter (r ≈ 1,0×d) - bågen är trång och böjen kompakt, vilket underlättar montering på trånga utrymmen. 3D-böjar har en tydligt större radie - riktningsändringen för strömningen är mjukare, vilket ger lägre hydrauliskt motstånd, mindre turbulens och långsammare väggerosion i böjen.
I praktiken: där utrymmet räknas - 2D; där strömning, abrasiva medier, höga hastigheter eller mekanisk rörrengöring (pigging) räknas - 3D. 45°-böjar används för mjuka riktningsändringar i dragningen; två hopfogade 45°-böjar ger en 90°-riktningsändring med en längre och mjukare båge än en enda 90°-böj.
EN 10253-4 - rörböjar för stumsvetsning
Standarden EN 10253-4 omfattar rördelar för stumsvetsning av austenitiska och austenitisk-ferritiska (duplexa) rostfria stål. Den anger mått, tillverkningstoleranser, materialkrav och provning. Böjarna i tabellerna är utförda i typ A enligt denna standard (reducerad utnyttjandegrad - i tryckberäkningar behandlas en böj av typ A konservativt). Rördelarna levereras med kontrollintyg 3.1 enligt EN 10204 och uppfyller bl.a. kraven i AD 2000 W2/W10 samt HP 7/3 och HP 8/3.
Sömlösa rördelar - formade av sömlöst rör - har ingen längsgående svets och därmed ingen försvagad zon vid en fog. Standardkvaliteterna i katalogen är de stabiliserade austenitiska stålen 1.4541 (321) och 1.4571 (316Ti); på förfrågan finns även 1.4462 (duplex), 1.4539 och 1.4841. Detaljerad tillgänglighet av kvaliteter för enskilda dimensioner hittar du på produktsidorna i butiken.
Tillverkningstoleranser enligt EN 10253-4
90°-böjar (typ 2D och 3D)
| Wymiar | Tolerancja |
|---|---|
| [D] Ytterdiameter | ± 1,0 % eller ± 0,5 mm* (toleransklass EN D2) |
| [r] Bockningsradie | D ≤ 219,1 mm: ± 2,0 mm; D ≤ 762 mm: ± 5,0 mm |
| [T] Godstjocklek | −12,5 % / +15 % |

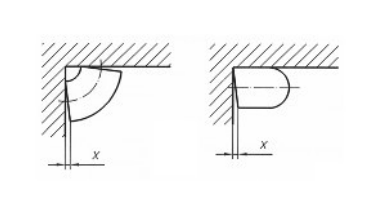

| [X] Vinkelräthet, inriktning | 1 % av ytterdiametern eller 1 mm* |
45°-böjar
| Wymiar | Tolerancja |
|---|---|
| [D] Ytterdiameter | ± 1,0 % eller ± 0,5 mm* (toleransklass EN D2) |
| [r] Bockningsradie | D ≤ 219,1 mm: ± 3,0 mm; D ≤ 762 mm: ± 5,0 mm |
| [H] Centrum-till-ände-mått | D ≤ 219,1 mm: ± 2,0 mm; D ≤ 762 mm: ± 5,0 mm |
| [T] Godstjocklek | −12,5 % / +15 % |
| [X] Vinkelräthet, inriktning | 1 % av ytterdiametern eller 1 mm* |
* det största värdet gäller
Vanliga frågor
Vad är skillnaden mellan en 2D- och en 3D-böj?
Skillnaden är bockningsradien: i en 2D-böj motsvarar bockningsradien ungefär rörets innerdiameter (r ≈ 1,0×d), medan den i en 3D-böj är tydligt större. En 2D-böj är mer kompakt och tar mindre plats; en 3D-böj ger en mjukare riktningsändring - lägre strömningsmotstånd, mindre turbulens och långsammare väggerosion i böjen.
När används 45°-böjar i stället för 90°?
45°-böjar används för mjuka riktningsändringar i dragningen - t.ex. vid passage förbi hinder, snedställd rördragning eller där en full rät vinkel i onödan skulle öka motståndet. Två hopfogade 45°-böjar ger en 90°-riktningsändring med en längre och mjukare båge än en enda 90°-böj - en lösning som gärna används i anläggningar med stora flöden.
Hur anpassar jag böjen till röret?
Anpassa böjens ytterdiameter D och godstjocklek s till röret som den ska svetsas mot. Vid stumsvetsning måste båda delarna ha överensstämmande mått i fogen - en skillnad i godstjocklek gör det svårare att få en felfri svets och stör strömningen. Har ditt rör måttet 48,3 × 3,2 mm väljer du en böj 48,3 × 3,2 mm i önskad radietyp.
Vad betyder kolumnerna D, s och r i tabellerna?
D är böjens ytterdiameter (identisk med rördiametern), s är godstjockleken och r är bockningsradien mätt till böjens axel. I tabellen för 45°-böjar anger kolumnen tolerans r dessutom måttoleransen för den aktuella diametern. Alla mått anges i millimeter.
Varför sömlösa böjar i stället för svetsade?
En sömlös böj formas av sömlöst rör och har ingen längsgående svets - alltså ingen zon med potentiellt lägre hållfasthet och korrosionsbeständighet. I tryckanläggningar och med aggressiva medier innebär avsaknaden av svets lägre risk: det finns ingen värmepåverkad zon och inga möjliga fogdefekter i böjen, där spänningarna är som störst.
Finns böjarna i kvaliteten 316L?
Standardkvaliteterna i katalogen är 1.4541 (321) och 1.4571 (316Ti) - en titanstabiliserad variant av 316 med korrosionsbeständighet nära 1.4404. På förfrågan finns även 1.4462 (duplex), 1.4539 och 1.4841. Tillgängligheten av en viss kvalitet för en dimension kan kontrolleras på produktsidan i butiken; vid större kvantiteter är även tillverkning på beställning möjlig.
